达曼光栅（Dammann Grating）

作者：发布时间：2022-03-31 10:41:21点击：4182

达曼光栅是一种具有特殊孔径函数的二值相位光栅，其对入射光波产生的夫琅禾费衍射图样（傅里叶谱）是一定点阵数目的等光强光斑，完全避免了一般振幅光栅因函数强度包络所引起的谱点光强的不均匀分布。

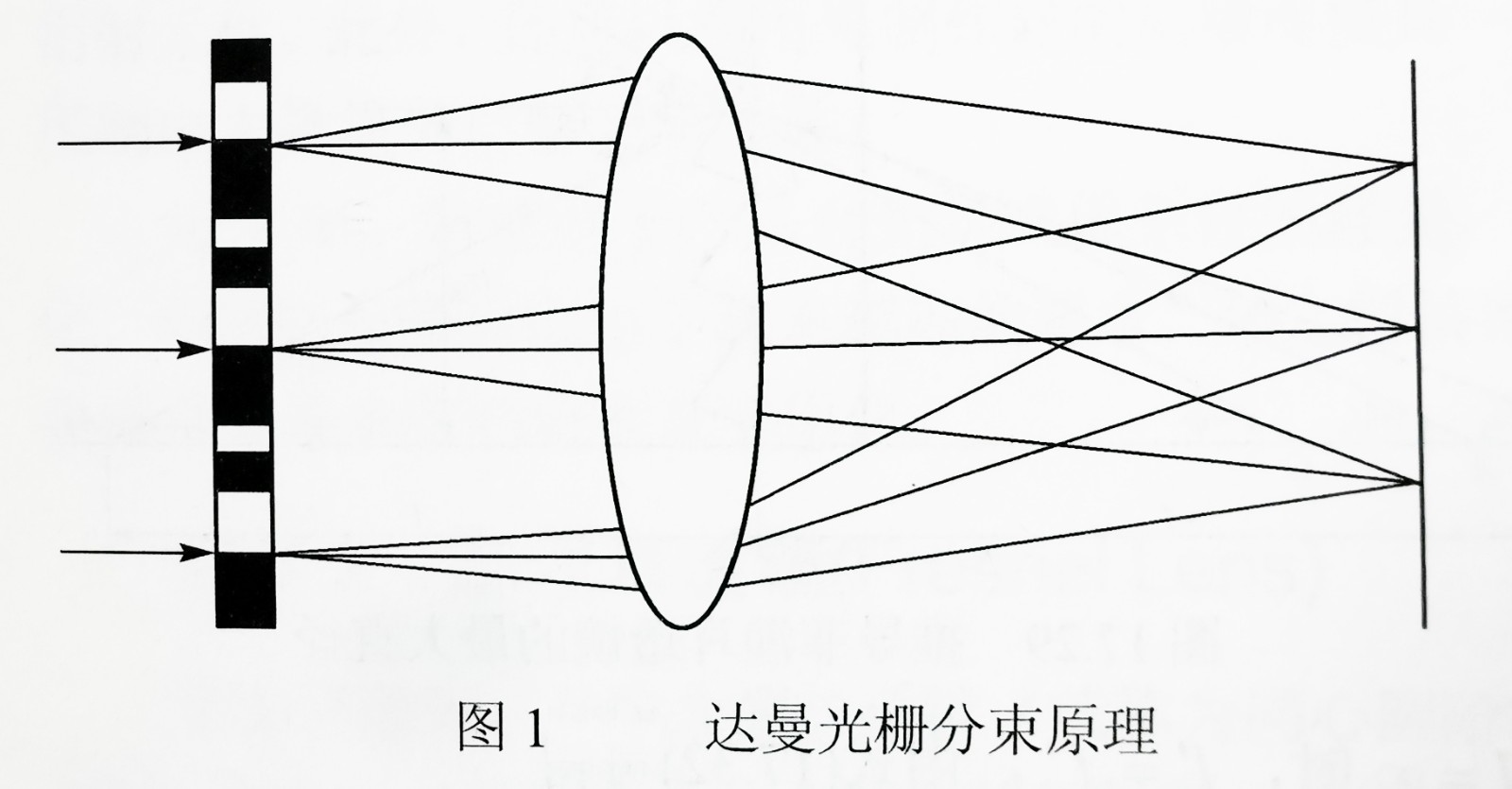

将达曼光栅置于傅里叶变换透镜前，如图1所示，经单位振幅的平面波照射，将在透镜的后焦面（即频谱面）上得到间距相等的光点阵列分布。设光栅的相位是二值的，即零或π，光栅的周期规划为1，为了得到（2M+1）级等光强的光束分布必须对光栅的每一个周期进行空间坐标（包括刻槽数目及槽宽）的调制，利用这种微细结构的周期重复即可得到一种特殊结构的相位光栅，经过优化设计使输出面上所要求的角谱范围内的光强均等。为简化设计过程，往往先设计其一维结构，然后在正交方向展开，得到二维达曼光栅。
