前置耦合光路设计
作者： 发布时间：2022-07-06 10:01:56点击：485

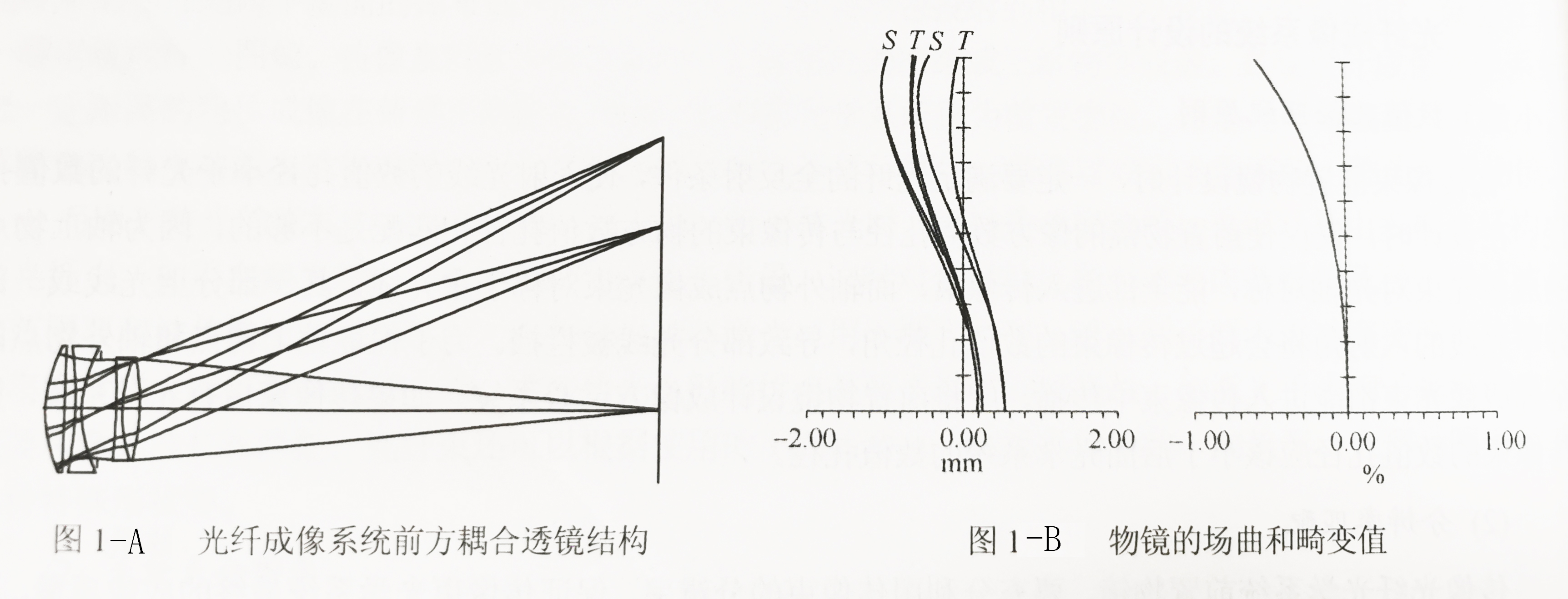

设计前方物镜时主要考虑：口径足够大，以保证整个系统的损耗后达到探测器上的能量足够；像视场要覆盖150mm，而且满足数值孔经匹配，本例设定NA=0.4的一组物镜。在设计中参考了照相物镜结构，采用三片式的天塞结构，如图1-A所示，其场曲和畸变值如图1-B所示。
设计出的透镜组的主要参数：f=240mm，F/D=4.5，能够保证数值孔经完全匹配。在大口径大视场的情况下场曲较小，能够满足要求。
