介质分光膜

作者：发布时间：2023-05-16 10:30:11点击：497

1.介质分光膜的特点

介质分光膜与金属分光膜相比，其吸收小到可以忽略，因此分光效率高。但是介质分光膜的偏振效应较大，对波长较为敏感，而且要得到分光效率高的介质分光膜，需要在基地上多镀几层膜。

2.介质分光膜的部分常用材料

常用于介质分光膜的低折射率材料有：二氧化硅和氟化镁；高折射率材料有：硫化锌、二氧化钛、氧化锆等。

3.单层介质分光膜

在透明基底上镀一层厚度为λ0/4的高折射率的介质薄膜，就能增加反射率，减小透射率，从而达到分光的效果。由于分光镜通常总是倾斜使用的，因此，分光膜的特性会受到入射角度的影响，如图1所示。

4.多层介质分光膜

通常我们要求透射率和反射率比为50/50的中性分光镜，从图1可知，单层膜的分光效率还达不到要求，它只适合反射率要求较低的场合，因此必须要用到更多的膜层。

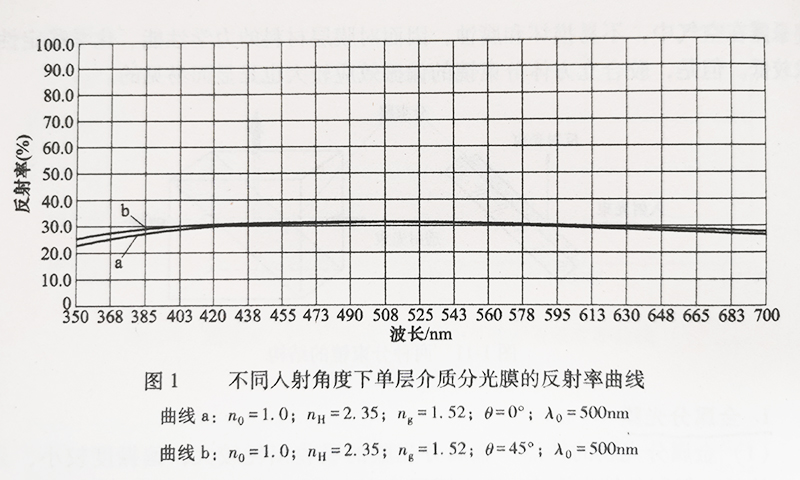

图1 不同入射角度下单层介质分光膜的反射率曲线.jpg
