热偶真空计

作者：发布时间：2023-06-08 11:15:44点击：1135

热偶真空计是利用低压强下气体的热传导与压强有关的原理制成的真空计。当压强较高时，气体传导的热量与压强无关，只有当压强降到低真空范围，才与压强成正比。

电源加热灯丝产生的热量Q将以如下3种方式向周围散发，即辐射热量Q1、灯丝与热偶丝的传导热量Q₂以及气体分子碰撞灯丝而带走的热Q3。即

Q=Q1+Q₂+Q3

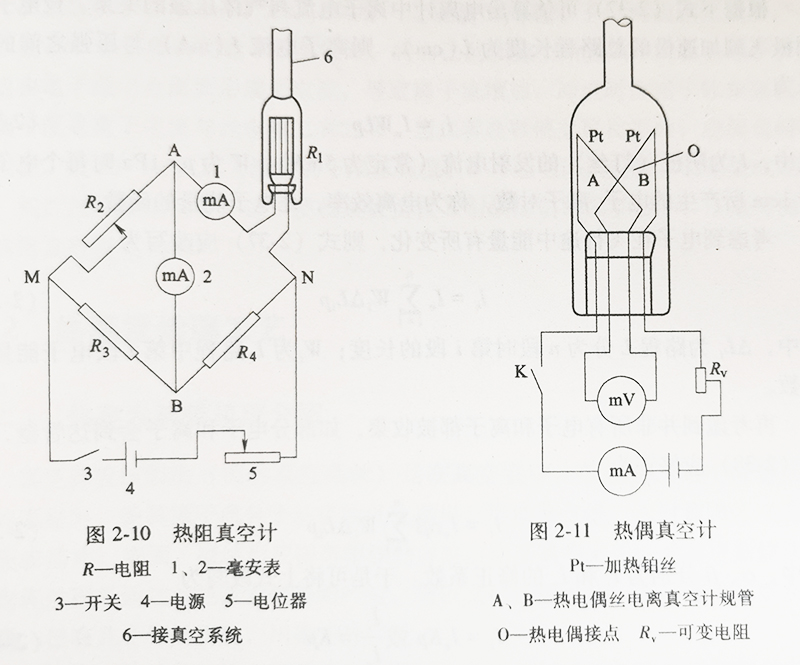

热平衡时，灯丝温度T为一定值。此时，Q1与Q₂为恒量，只有Q3才随气体分子对灯丝的碰撞次数而变化，即与气体分子数有关，或与气体压强有关。压强越高，气体分子数多，碰撞次数多，灯丝被带走的热量就多，灯丝温度变化就越大。利用测定热丝电阻值随温度变化的真空计称为热阻真空计(见图2-10)，直用热电偶测量热丝温度的真空计叫做热偶真空计(见图2-11)。热电偶有镍铬-康铜、铁-康铜或铜-康铜等。

热偶真空计应用十分广泛，热丝表面温度的高低与热丝所处的真空状态有关。真空度高，则热丝表面温度高(和热丝碰撞的气体分子少)，热电偶输出的热电势也高；真空度低，则热丝表面温度低(和热丝碰撞的气体分子多，带走的热量较多），热电偶输出的电动势也小。

热阻真空计热偶真空计
