元器件的固定方法

在干涉仪或激光汇聚等精密光学系统中，一般会使用面精度很高的反射镜。

这些反射镜使用较厚的硬质材料，给人一种形状不会变化的感觉，但实际上用手指轻轻地压一下，也会引起反射镜面精度的变化。

虽然这种变形难于直接用肉眼观察，但在精密光学测量中，可观测到这种变化已经不可忽视。

所以固定反射镜时，一定要选择合适的固定方法。

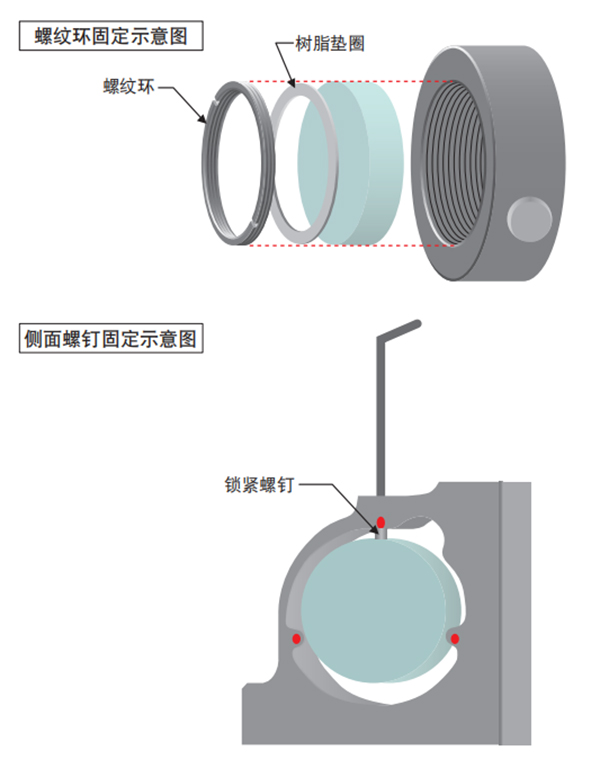

●螺纹环固定

使用树脂垫圈和铝合金的螺纹环进行固定。因为反射面与镜框内的基准面吻合，即使反射镜厚度有变化，反射面的位置也不会变化。

受到冲击或在运输过程中，反射镜也不会轻易从镜框中脱落，性能可靠。

但在精密光学系统中，使用螺纹环固定反射镜时一定不能给反射镜过大的压力，但是恰当好处地把握螺纹环的紧固力度比较困难。

●侧面螺钉固定

在反射镜的侧面，由镜架上的两个小突起和一个头部为树脂材料的螺钉进行固定。

通常其反射镜的定位面是其背面，所以，不同的反射镜厚度其反射面位置也不同。

另外固定反射镜的侧面时，反射镜有倾斜的风险。

反射镜的内部压力可以通过改变拧紧螺钉的力矩进行控制。

即便是在镜架固定结束后也可以改变力矩的大小。

在有冲击或振动的环境使用时，反射镜有脱落的危险，使用时要注意。
