同轴2维可调镜架

即使反射镜的厚度有变化，其反射面位置也保持在立柱中心不变的同轴2维可调镜架。

◦反射镜的反射面位置和立柱中心位置一致，即使改变反射镜入射角度为45度时，反射面的位置仍不偏离原来的光轴。

◦有一个方向可以使用透过光束，所以也可用于分光镜。

◦反射镜镜筒和部分镜架的零件兼用，镜架薄，和MHG系列镜架相比，其操作空间更大。

◦镜架的固定，既可用附属的M4低头螺钉从上方固定，也可使用M6的立柱固定。（从上方固定MHI-12.7时使用M3低头螺钉，从下方固定时使用M4的立柱。）

◦利用镜架的定位孔（φ3H7）可安装定位销，便于将反射镜安装在设计时预定的位置上。（MHI-12.7的定位孔为φ2H7）。

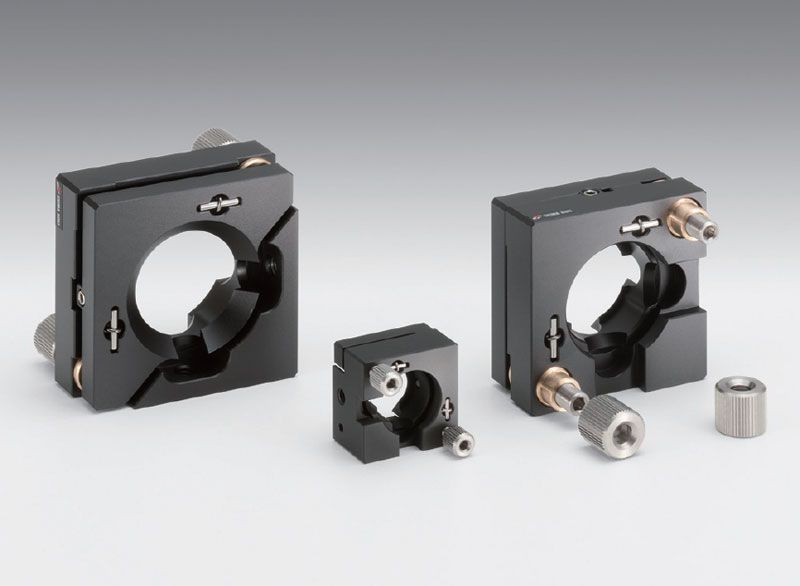

同轴2维可调镜架 / MHI-12.7

注意：

▶使用低头内六角螺栓固定MHI-12.7时，其最大可调范围为俯仰±１°，方位±２°。

▶使用六角扳手固定MHI-12.7时，可能会发生和镜片的干涉的。此时，请转动调节钮稍改变镜片的位置后完成固定。

▶选用M4低头螺栓固定时，大约有±1mm的富裕空间。
