上方调节万向式分光镜架 BSHL-2/BSHL-TF

作者：发布时间：2025-10-07 11:06:50点击：103

上方调节万向式分光镜架 BSHL-2/BSHL-TF

调整旋钮在镜架上方，所以镜架的周围不需要准备调整用的空间。

镜架之间可实现近距离安装，光学系统配置更紧凑。

在指向不同的分光镜或反光镜的共存的光学系统中，镜架的操作旋钮都可统一到光轴上方，便于调整。

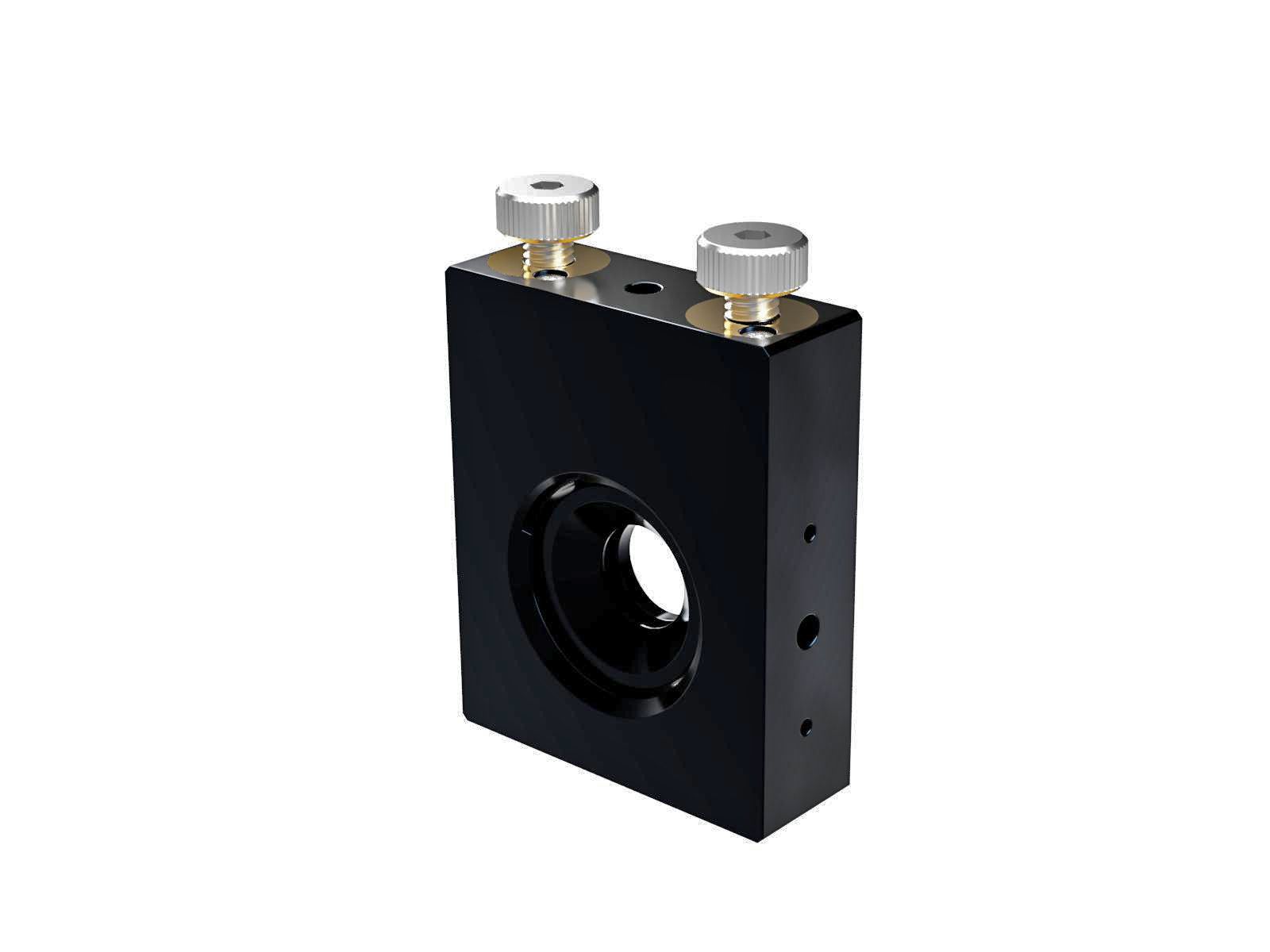

上方调节万向式分光镜架 / BSHL-12.7-2

◦备有旋钮型（BSHL-2），和使用六角扳手调节的内六角型（BSHL-TF）。

◦用于45度入射的分光镜时，也能得到较大的透过光束。

◦万向式调整机构。调整角度时，不影响反射镜中心的位置。

◦此款镜架为万向式镜架结构，所以微调时不会改变反射镜面中心点的位置。

◦镜架侧面也备有M4用安装孔，所以，可侧面安装实现横向调节。

信息：

▶我公司备有各种M6螺栓固定用的安装板。

▶使用镜架侧面的M4螺孔，可连接（PST-＊＊）立柱。

▶我公司也承接制造各种非标安装板。

注意：

▶即使锁紧了调整旋钮，镜框也没有被完全固定。在遭遇强烈冲击或震动等情况下，镜框也可能会动。

▶镜架的底部没有安装立柱的螺纹孔，如希望上方操作，同时还要求使用立柱固定时，需要使用专门的安装板。

▶无旋钮型的镜架没有附带调整工具。请自备内六角扳手。也可选购球头内六角扳手套件（SKB-JBX6）。
