万向式镜架 MHAN-S/MHA/MHAN-DM

由于是万向式镜架构造，反射镜面与旋转中心重合，可自由改变反射镜的角度。

适用于调整激光束方向或切换反射光束方向。

◦万向式的构造加上可切换的微调机构，可以在所有方向对反射激光束的角度进行微调。

◦使用螺纹环从反射镜的后面固定反射镜，所以即使改变了反射镜的厚度，反射面仍在镜框的基准面处，其反射面位置不变。也就是说，旋转中心始终在反射面上。

◦反射镜外径小于φ60mm用的镜架，使用了0.25mm螺距的调整旋钮，又可实现精密的角度调节。

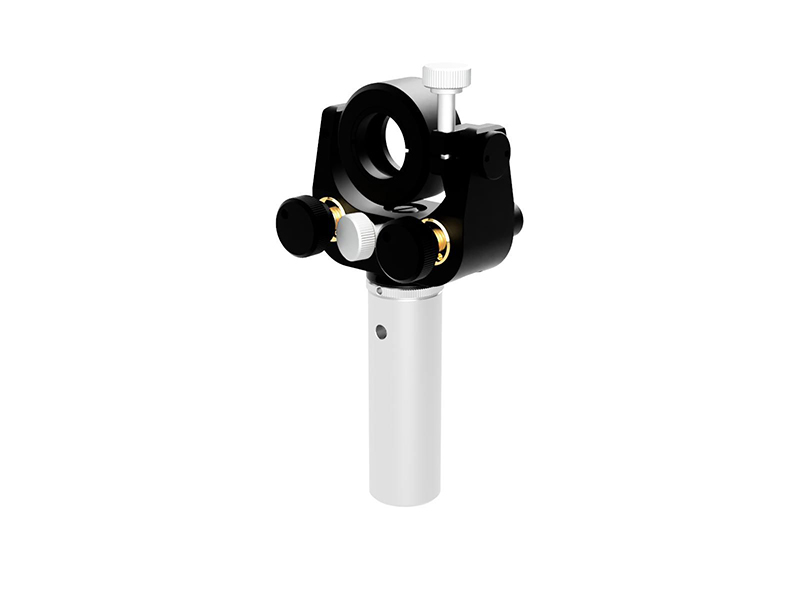

万向式镜架 / MHAN-20S

信息：

▶此镜架附属的立柱为RO-20-60（φ20mm长60mm），但也可根据客户要求更换其他的尺寸。装卸立柱时一般需要用台钳或钳子等工具的。但在购买镜架时客户可指定立柱的长度。立柱长度相差大，也许会收取一定的差额费用，详情请咨询。

▶我们还提供低光轴用高稳定性的2维可调反射镜镜架（MHG-NL）。

注意：

▶使用45度入射的分光镜时，受镜框遮挡影响，透过光束的有效口径会变小。此时，可选用通光口径更大的万向式分光镜镜架（BHAN）。

▶在调整时，请注意锁紧切换机构。如果切换锁紧不牢固的话，容易导致无法微调，或镜架角度的变化。

▶在使用立柱支撑时，一定要先固定好立柱后再调整镜架。尤其是用中间环支撑时，一定不好忘记先锁紧立柱。
