光轴变换件 BSR

光轴变换件能将较低的激光器光轴提升到所需的高度。

两个镜片的光轴高度均可调，适用于各种高度的激光器或光学系统。

◦可选用另售的不同高度的立柱，扩大调整范围。 W6053

◦把另售的反射镜（φ25mm以下，厚5mm）粘接到镜架上使用。

◦镜架不仅可改变光轴高度，也可调整反射镜位置（立柱半径50mm圆周上），或粗调反射镜方向，调整后用锁紧机构可牢固固定其位置。

◦出射侧的反射镜有调整旋钮，可调整出射光束的角度。

光轴变换件 BSR

信息：

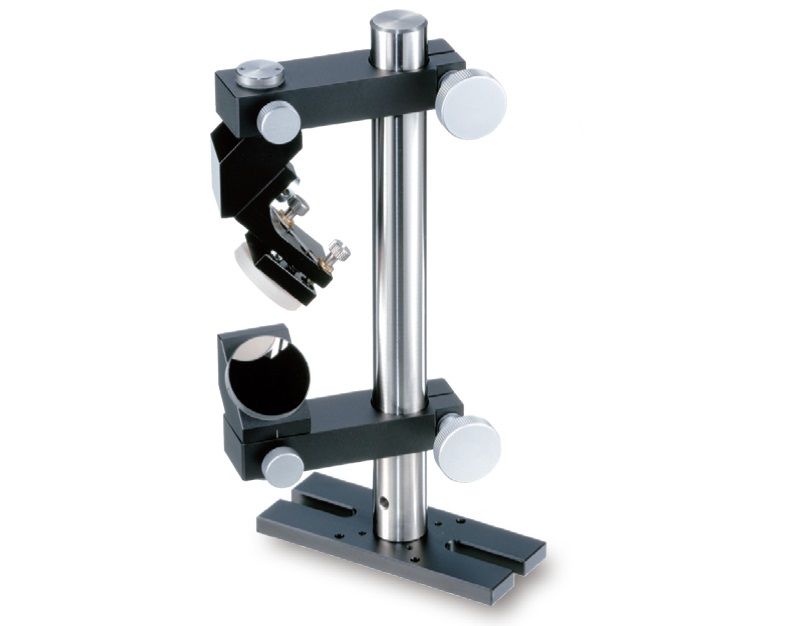

▶照片为组合使用了安装板（BSP-70170），立柱（PO-20-200）和反射镜（TFA-30C05-10）的情形。

▶也可提供入射方（下侧）的反射镜角度调整部件。

注意：

▶如图所示，两个镜片的出射方向的特定组合，可将激光器的偏光方向改变90度。

▶选配时，请注意以下条件：入射光轴高度58mm以上、出射光轴高度高于入射光轴20mm以上、立柱长度要比出射轴高度长70mm以上。
