连接光学平台支柱指南
作者： 发布时间：2020-04-12 16:56:18点击：606

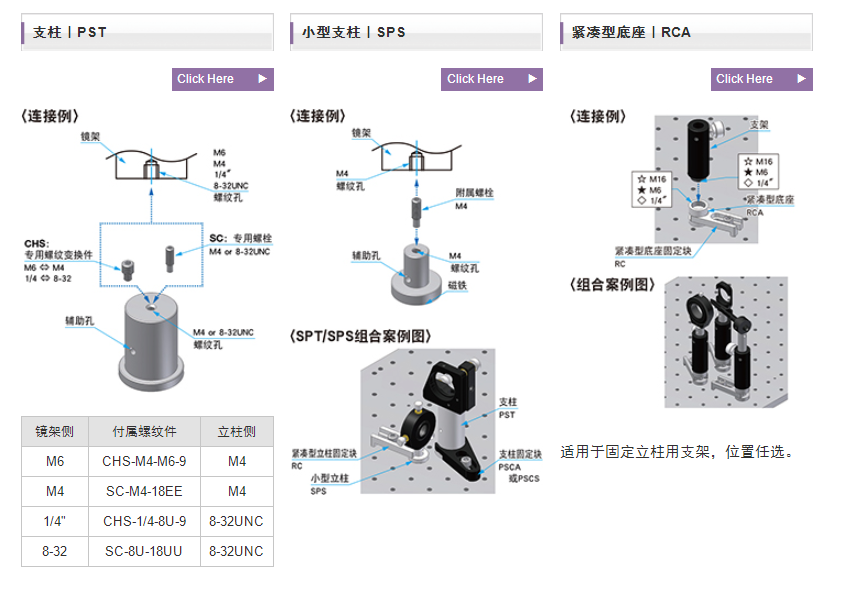

支柱指南

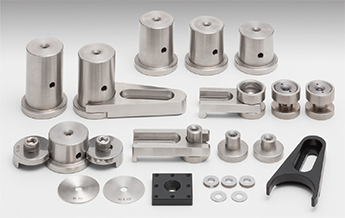

高度为12.5〜76.2mm的支柱和专用连接板配合，可实现所需要的高度。

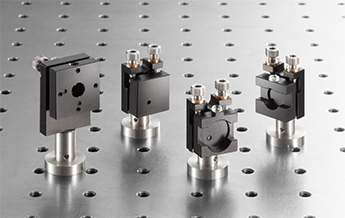

支柱可直接和本公司的镜架配合使用，便于构建高稳定系统。
备有高度为12.5，15，20mm的小型支柱，方便构建低光轴的系统。
| 镜架侧 | 付属螺纹件 | 立柱侧 |
| M6 | CHS-M4-M6-9 | M4 |
| M4 | SC-M4-18EE | M4 |
| 1/4" | CHS-1/4-8U-9 | 8-32UNC |
| 8-32 | SC-8U-18UU | 8-32UNC |
支柱用调整片｜PS-SP
把支柱用调整片放在支柱上一起使用，可以实现高度调整。
支柱（PST系列）的高度间隔是5mm。PS-SP系列的尺寸范围为0.5〜4.5mm，可实现更精细的高度调整。
为了把光轴高度调整至英制或公制规格，当您把镜架固定在支柱上时，可利用此支柱用调整片。
立柱用底板（PS-SP系列）的组合使用例
| 光轴高度（全长） | ー对应产品高度（mm） | 型号 | |||
| (INCH) | (mm) | 支柱 | 镜架光轴 | 支柱用 调整片 | |
| - | 30 | 15 | 12.7 （0.5inch） | 2.3 | PS-2.3SP |
| 1.5 | 38.1 | 20 | 15 | 3.1 | PS-3.1SPUU |
| 2 | 50.8 | 25 | 25 | 0.8 | PS-0.8SPUU |
| 2.5 | 63.5 | 35 | 25 | 3.5 | PS-3.5SPUU |
| 3 | 76.2 | 35 | 35 | 1.2 | PS-1.2SPUU |
| 3.5 | 88.9 | 45 | 35 | 3.9 | PS-3.9SPUU |
| 4 | 101.6 | 50 | 50 | 1.6 | PS-1.6SPUU |
| 4.5 | 114.3 | 45 | 65 | 4.3 | PS-4.3SPUU |
立柱用底板（PS-SP系列）的组合使用例以及对应的螺栓（SC系列）
| PS-SP 高度 （mm） | 组合使用例（型号） | 对应的 SC螺栓 长度 （mm） | 螺栓头部高度 （mm） |
| 0.5 | PS-0.5SP | 17.5 | 4 |
| 1 | PS-1SP | 17.5 | 3.5 |
| 1.5 | PS-0.5SP＋PS-1SP | 17.5 | 3 |
| 2 | PS-2SP | 19.5 | 4.5 |
| 2.5 | PS-0.5SP＋PS-2SP | 19.5 | 4 |
| 3 | PS-1SP＋PS-2SP | 19.5 | 3.5 |
| 3.5 | PS-0.5SP＋PS-1SP＋ PS-2SP | 21 | 4.5 |
| 4 | PS-2SP×2 | 21 | 4 |
| 4.5 | PS-0.5SP＋PS-2SP×2 | 21 | 3.5 |
